Lesekopf auf Funktion überprüfen:

Der Lesekopf kann mithilfe eines Spiegels und dem bereits hinterlegten Skript "ZZZ-Spiegeltest" auf Funktion überprüft werden. Dabei wird ein optischer Datensatz von der IR-Diode ausgesendet, durch den Spiegel wird dieser reflektriert und vom IR-Fototransistor wieder eingelesen.

Damit kann die korrekte Funktion des Lesekopfs zuverlässig überprüft werden.

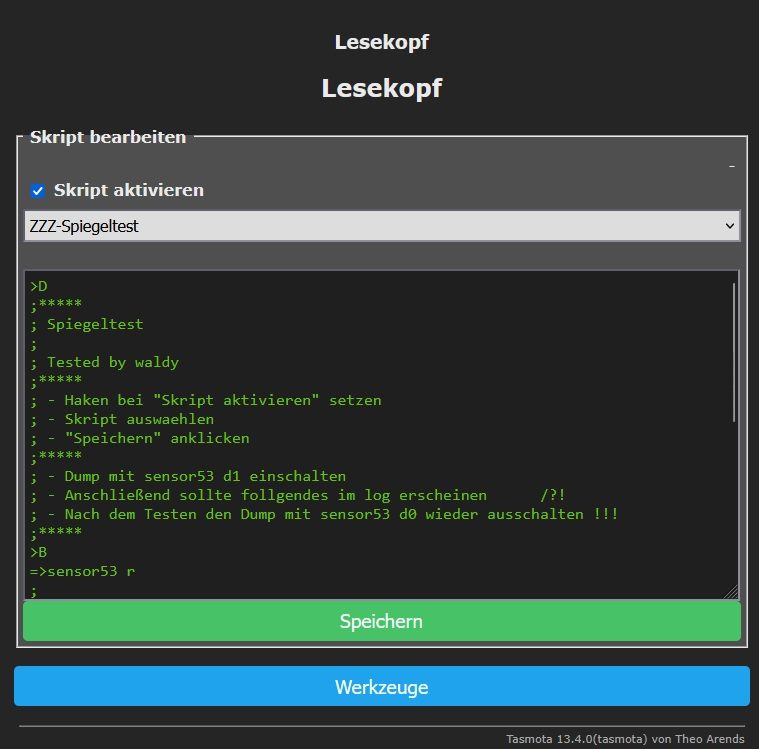

1. Das Skript "ZZZ-Spiegeltest" im Menü unter "Werkzeuge" -> "Skript konfigurieren" auswählen, aktivieren und speichern

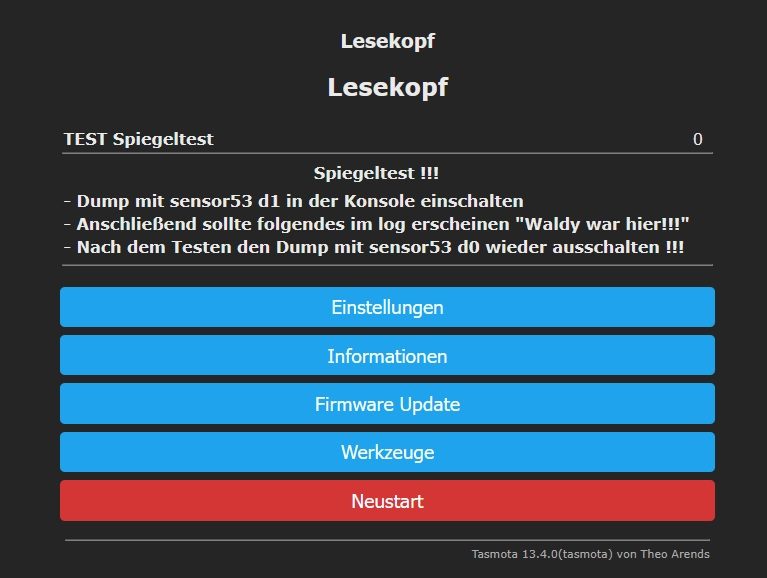

2. Auf der Startseite sollte nun das Skript für den Spiegeltest aktiv sein.

Der Lesekopf sendet nun einen optischen Datensatz über die eigebaute IR-Diode aus.

Mit einer Handykamera (ohne IR-Filter) würde man nun die IR-Diode zyklisch aufleuchten sehen.

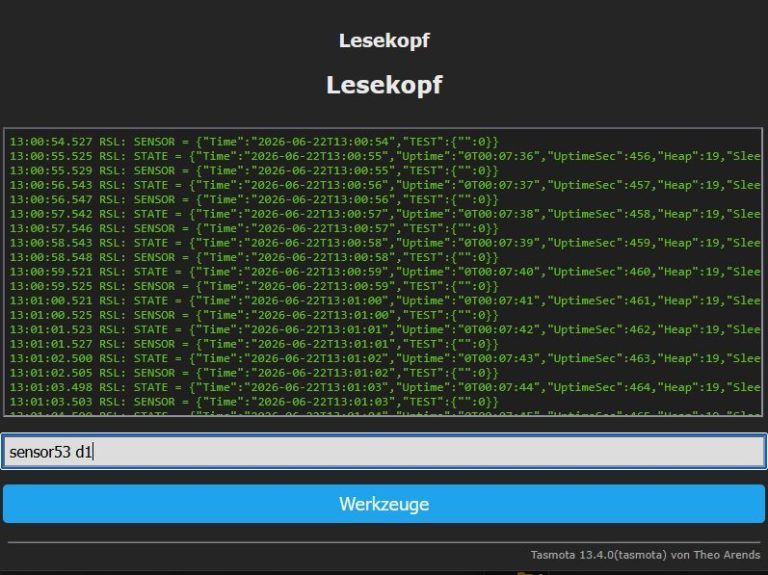

3. Im Menü unter "Werkzeuge" -> "Konsole" nun den Befehl "sensor53 d1" eingeben und mit der Enter-Taste bestätigen um den Debugging-Modus zu aktivieren.

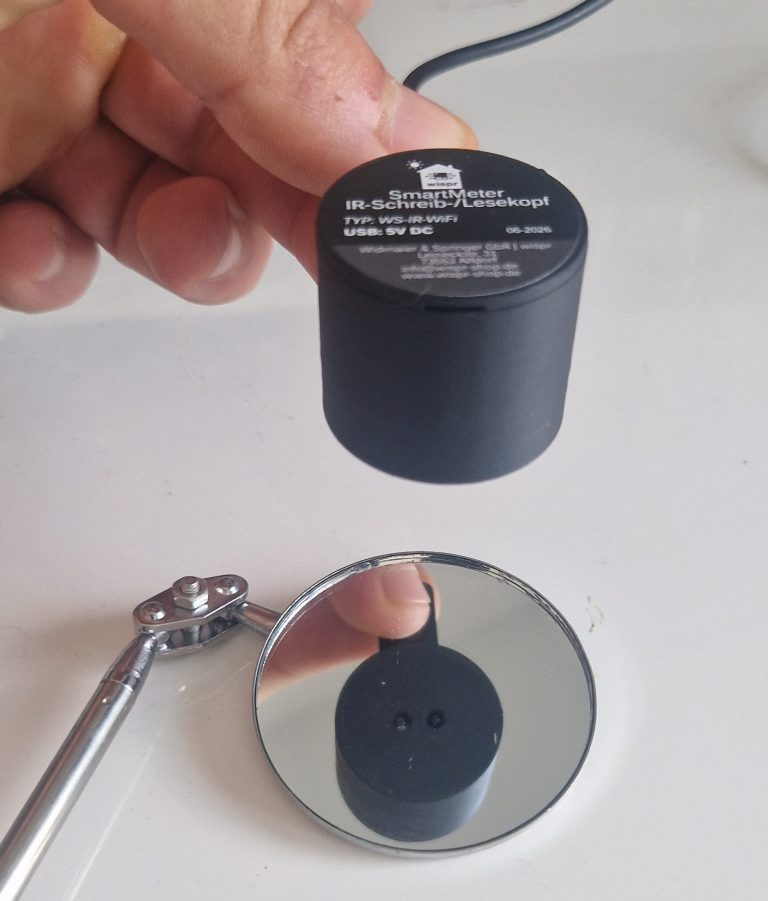

4. Nun den Lesekopf in einem Abstand von ca. 5-8cm über den Spiegel halten.

Dabei kann es nötig sein, den Lesekopf leicht zu rotieren.

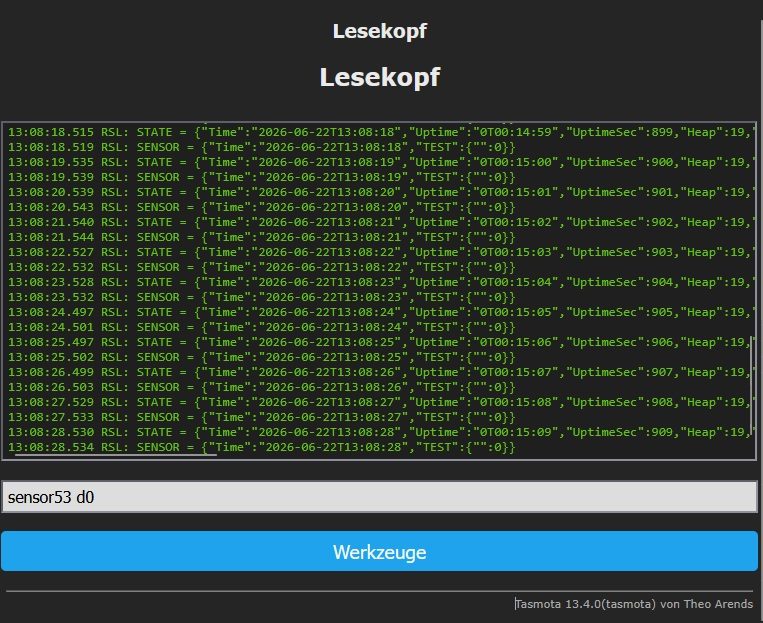

5. Es muss nun zwingend der Debuggig-Modus mit dem Befehl "sensor53 d0" deaktiviert werden, damit der Lesekopf wieder in seinen normalen Betriebszustand zurückkehrt!

Anschließend kann wieder das passende Skript für den jeweiligen Stromzähler aktiviert werden.

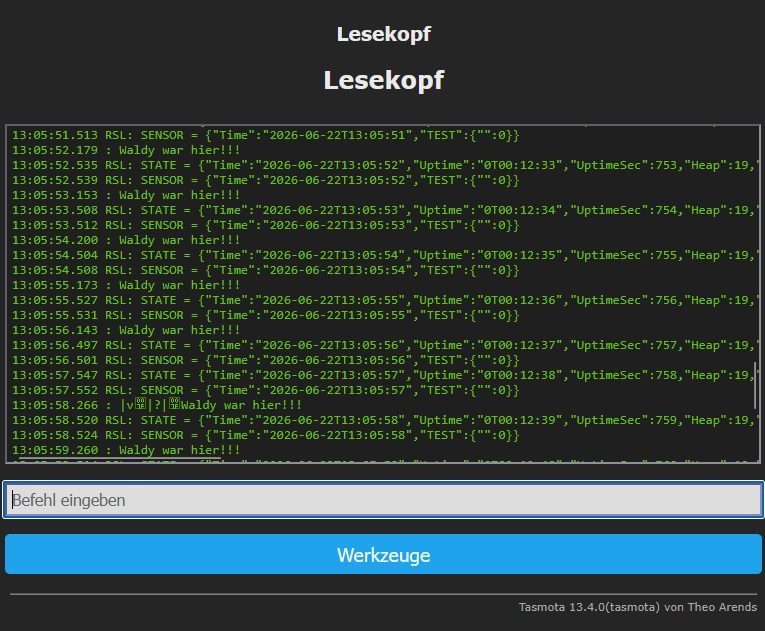

4. Wenn der reflektierte Datensatz nun vom IR-Fototransistor korrekt eingelesen wurde, sollte in der Konsole der Text "Waldy war hier!!!" erscheinen. Der Spiegeltest war somit erfolgreich und die korrekte Funktion des Lesekopfs wurde bestätigt.
