WiFi IR-Schreiblesekopf DIY Set
Typ: WS-IR-WiFi
Dokumente:
Firmware:
Videoanleitung
In diesem YouTube Video werden die Schritte zur Inbetriebnahme gut verständlich erklärt.
Lieferumfang:
- Platine (1)
- ESP01S WiFi Controller (2)
- Neodym Ringmagnet (3)
- Gehäuse (4)
- Gehäusedeckel (5)
Montage:
Neodym Ringmagnet (3) in das Gehäuse (4) einpressen. Der ESP01S (2) wird auf die Platine (1) aufgesteckt und anschließend in das Gehäuse (4) eingeführt. Der USB-Anschluss der Platine (1) zeigt dabei zum Auslass. Gehäuse (4) mit dem Gehäusedeckel (5) verschließen. Alle enthaltenen Komponenten werden nur zusammengesteckt.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Installation:
Der Lesekopf wird magnetisch an der D0-Schnittstelle des digitalen Stromzählers angebracht.
Der USB-Anschluss zeigt dabei nach oben.
Zur Stromversorgung ist eine 5V DC Spannungsquelle mit min. 500mA erforderlich.
Kein Schnellladegerät mit höheren Spannungen als 5V DC verwenden!
WLAN Konfiguration:
Zu Beginn muss der Lesekopf in das eigene WLAN-Netzwerk integriert werden.
1. Anschluss an die Stromversorgung über den USB Anschluss.

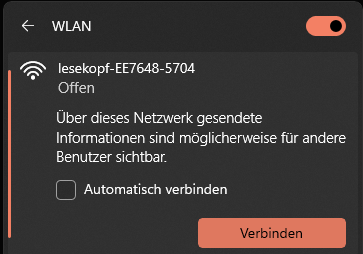

2. Verbindung mit dem WLAN-Accesspoint "tasmota-xxxxxx" herstellen.
Es ist dazu kein Passwort nötig.

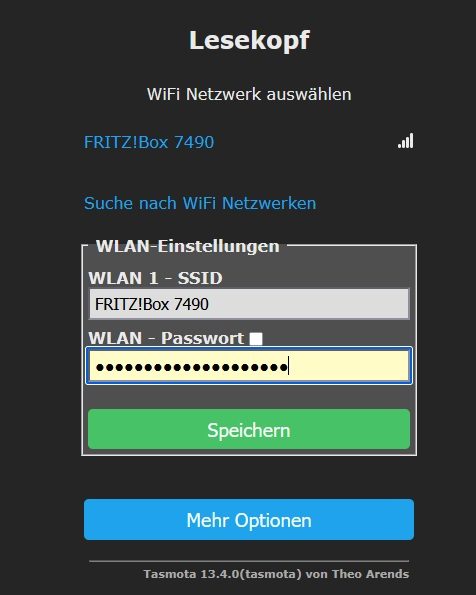

3. Konfiguration der Zugangsdaten um das Gerät in das eigene WLAN-Netzwerk zu integrieren.
Es werden alle verfügbaren WLAN Netze angezeigt. Das gewünschte WLAN-Netzwerk kann angeklickt werden. Dadurch entfällt die Eingabe der SSID.
Im Anschluss baut das Gerät eine Verbindung zum WLAN-Router auf.

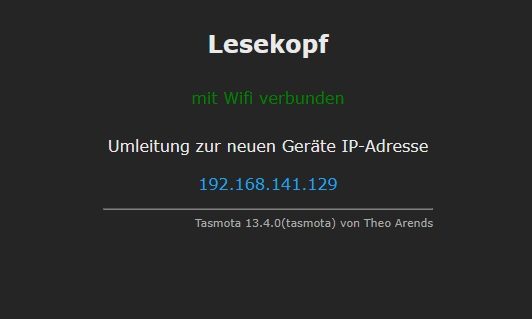

4. Nach erfolgreicher Verbindung mit dem WLAN-Router, wird die IP-Adresse des IR-Schreib-/Lesekopfs angezeigt und ein Neustart durchgeführt.
Hier im Beispiel: 192.168.141.71
Es empfiehlt sich, die IP-Adresse zu notieren oder als Favorit im Browser zu speichern.
Wurden falsche Zugangsdaten eingegeben, kann keine Verbindung zum WLAN-Router aufgebaut werden.
In diesem Fall wird die IP-Adresse 0.0.0.0 angezeigt.
Um die Zugangsdaten erneut einzugeben, muss erst der Hardware-Reset ausgeführt werden.
Stromzähler konfigurieren:
Nachdem der Lesekopf in das eigene WLAN-Netzwerk erfolgreich integriert wurde und eine IP-Adresse erhalten hat, kann der Stromzähler konfiguriert werden.

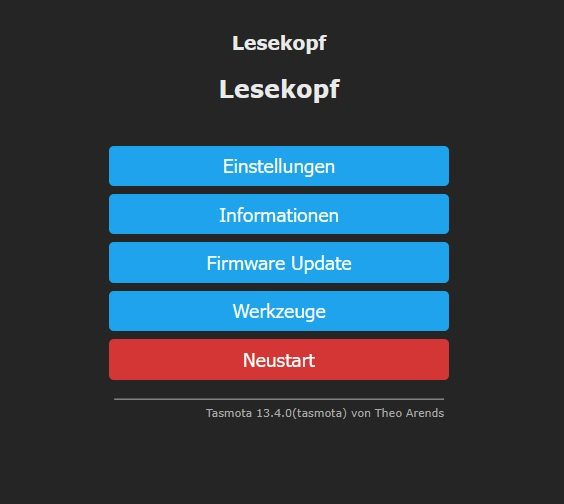

1. Die Weboberfläche unter der neuen IP-Adresse im Web-Browser öffnen.
Es öffnet sich die Startseite der Tasmota Weboberfläche.

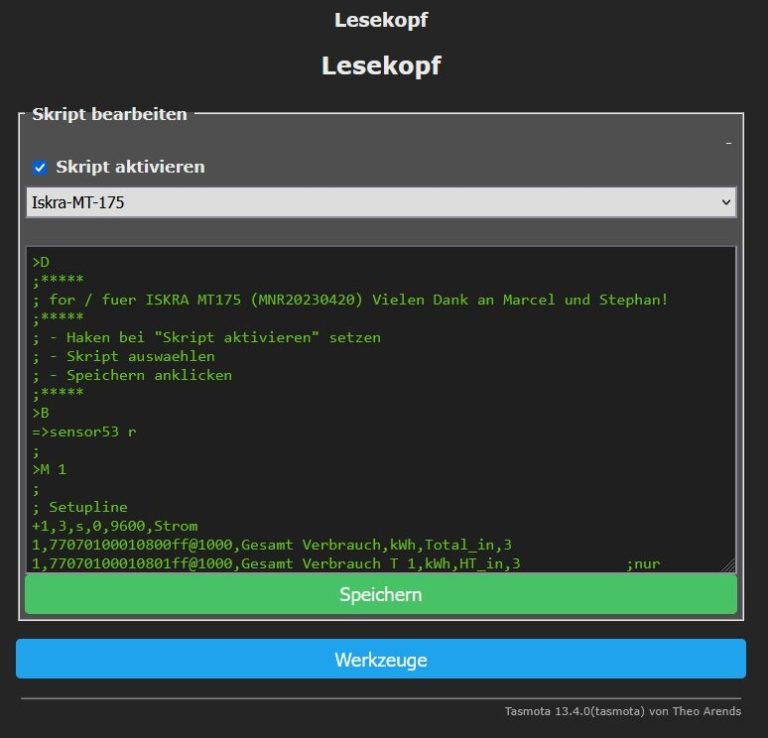

2. Unter dem Menüpunkt "Konsolen" -> "Skript konfigurieren" kann nun das passende Skript für den jeweiligen Stromzähler eingefügt und aktiviert werden.
Das jeweilige Skript, für die meisten, auf dem Markt befindlichen Zähler, finden sie in der Tasmota Smart Meter Interface Dokumentation.
https://tasmota.github.io/docs/Smart-Meter-Interface/
Sollte ihr Zählertyp dort nicht dokumentiert sein, muss das passende Skript selbst ermittelt werden.

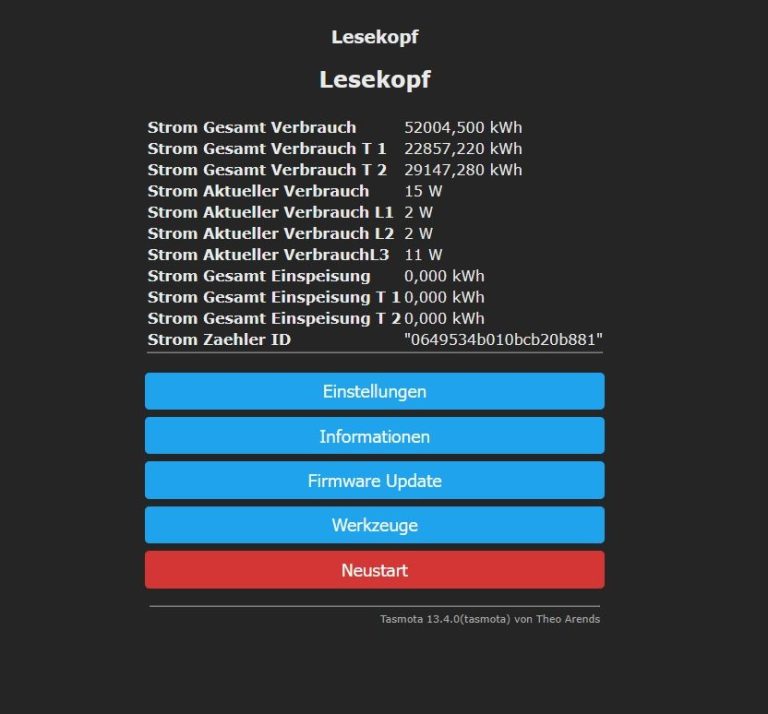

3. Nachdem das Skript aktiviert wurde, erscheinen nun auf der Startseite, die Daten, welche vom jeweiligen Stromzähler ausgelesen werden.
Dies unterscheidet sich je nach Modell des Stromzählers.
Hier im Beispiel der Betrieb an einem Iskra MT175 Stromzähler.
Hardware Reset:
Sollte der ESP01S nach Eingabe der WLAN Zugangsdaten sich nicht mit dem WLAN Netzwerk verbinden können, beispielsweise aufgrund eines falschen WLAN Passworts, ist kein Zugriff auf den WLAN Accesspoint mehr möglich.
Um wieder Zugriff auf den WLAN Accespoint zur Inbetriebnahme zu bekommen, muss der ESP01S über den Hardware Reset in den Auslieferungszustand zurückgesetzt werden.
Dazu gibt es zwei Möglichkeiten:
1. Das Gerät sechs Mal kurz hintereinander ein-/ausschalten (<10s). Beim siebten Einschalten erfolgt der Reset.
2. Das Gerät einschalten, ca. 5-10 Sekunden warten, nun den GPIO0 mit GND für mindestens 40 Sekunden lang brücken (mit einem Stück Draht, Büroklammer, etc.). Danach nochmals aus-/einschalten.
Tasmota Firmware Update:
Für den Betrieb des Lesekopfs ist eine spezielle Tasmota Firmware mit Skript-Funktion erforderlich. Es darf kein Update mit der Standard Tasmota Firmware (ohne Skript-Funktion) durchgeführt werden, da dies die Funktionalität einschränkt. Sollte dies dennoch passieren, muss die passende Firmware wieder geladen werden. Da der Speicher des ESP01S für ein direktes Laden der Firmware zu klein ist, muss der Umweg über die Tasmota Minimal-Firmware erfolgen.
1. Tasmota Minimal-Firmware über die OTA URL laden:
http://ota.tasmota.com/tasmota/tasmota-minimal.bin.gz
Es erfolgt daraufhin automatisch ein Neustart des Geräts.
2. Anschließend die passende Firmware über die Datei tasmota.bin.gz laden.
Nach einem weiteren Neustart, steht das Gerät wieder mit der passenden Firmware zur Verfügung.
